La Caja — KORA

Dispositivo electrónico que genera sonido, creando un ritmo secuencial que el usuario puede deformar en tiempo real.

concepto

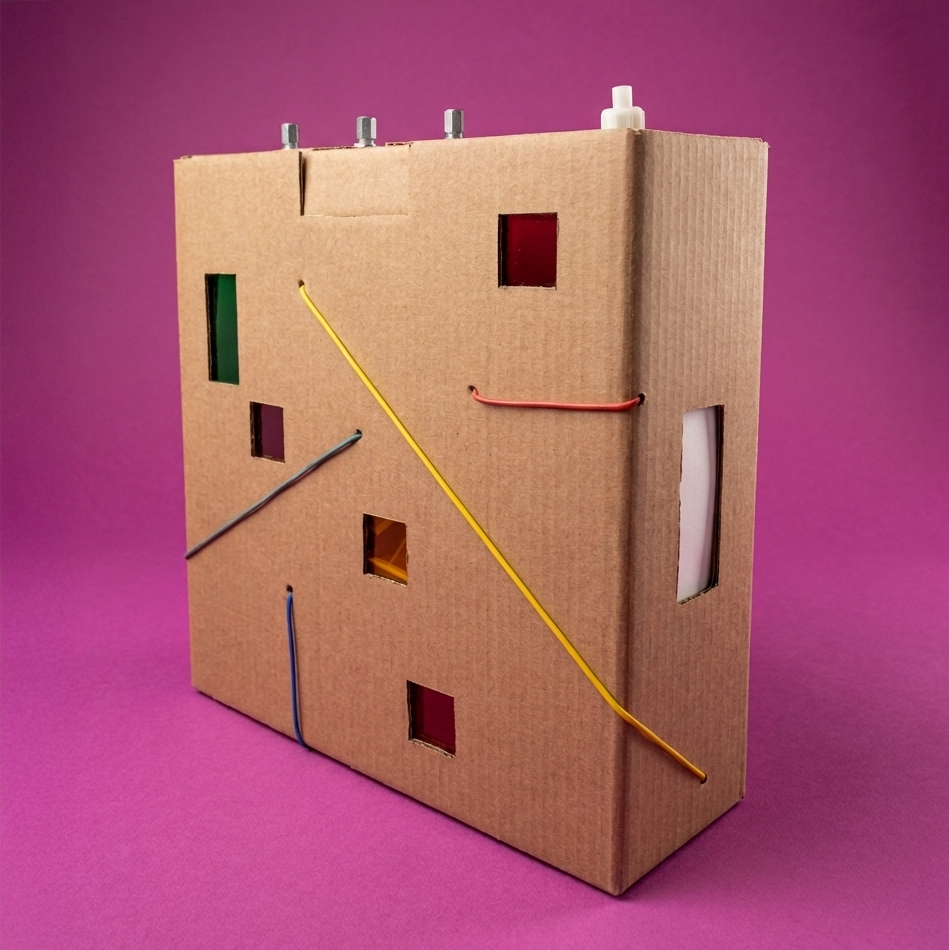

La Caja es una exploración del ruido: una pulsación constante que se convierte en punto de intervención directa. Adopta una estética de honestidad industrial, exponiendo sus cables con perforaciones de geometría de píxel que funcionan también como pantalla de luz rítmica interior.

El ciclo sonoro comienza con un chip 555 que genera el pulso, distribuido por un 4017 en cuatro pasos secuenciales. El 4093 configura el carácter sonoro como sintetizador, generando ondas cuadradas que el usuario puede deformar.

demo

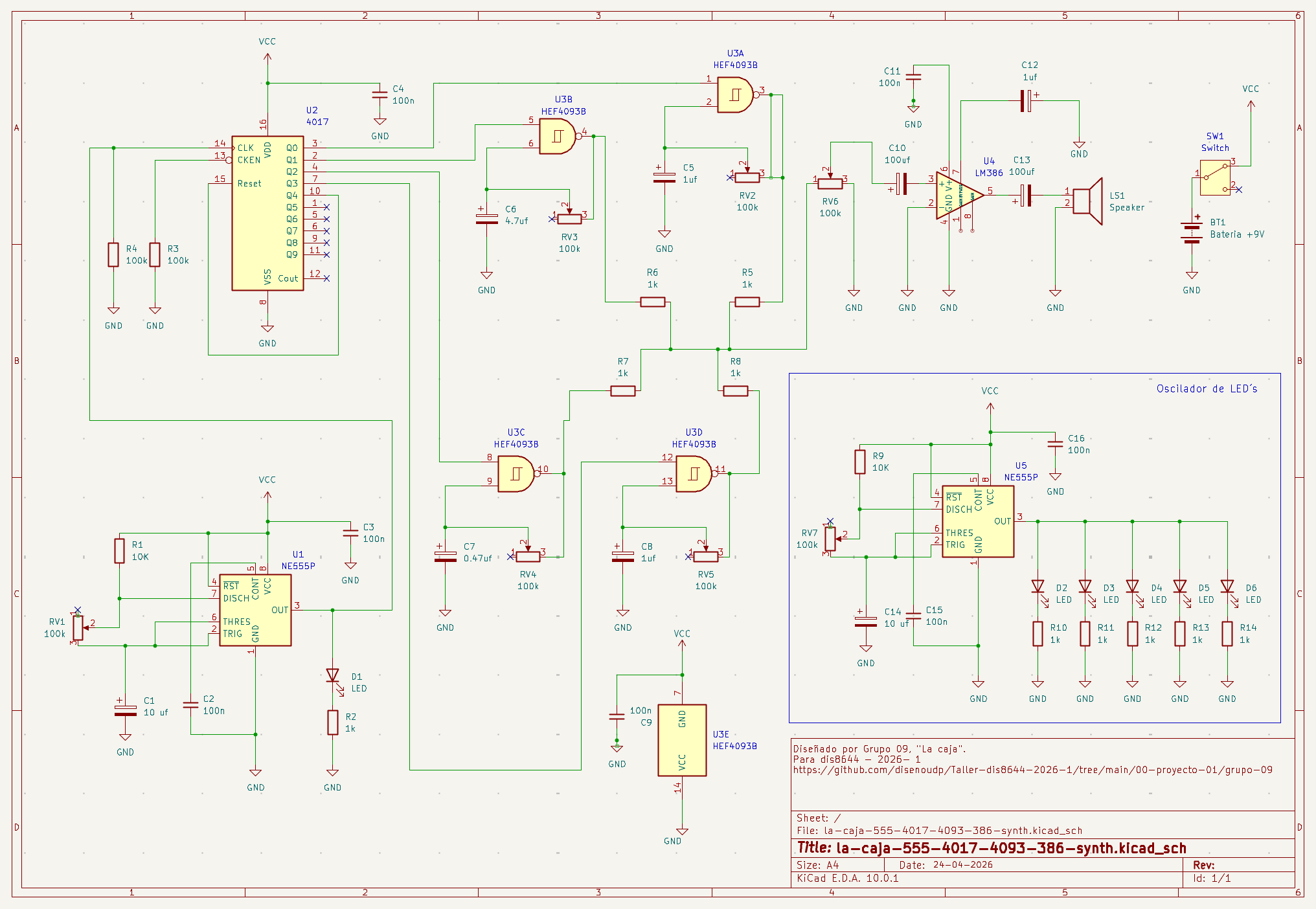

cadena de señal

01 — clock NE555

Genera onda cuadrada continua en modo astable. El pulso que no para.

02 — secuencia CD4017

Contador que activa 4 pasos en loop: Q0→Q1→Q2→Q3→Q0.

03 — síntesis HEF4093

4 puertas NAND Schmitt. Cada una oscila a su propio tono con RC.

04 — salida LM386

Amplificador que lleva la señal al parlante con potencia suficiente.

Detalles

mod 01 Condensadores de osciladores Valores distintos por step (0.47µF / 1µF / 1µF / 4.7µF) para que cada paso tenga su propio carácter de tono.

mod 02 Interruptor de encendido Switch en la línea VCC. Permite encender y apagar sin desconectar la batería.

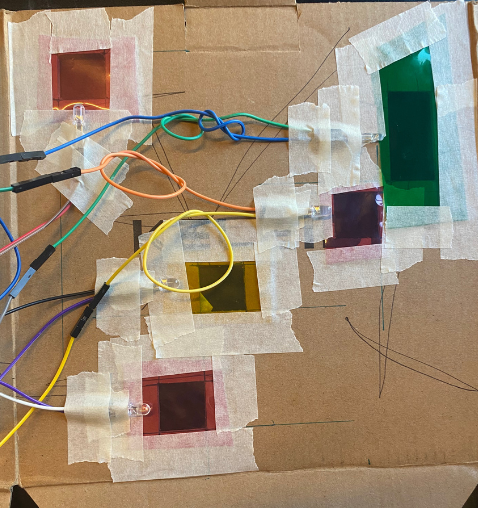

mod 03 LEDs decorativos 555 independiente para LEDs decorativos que parpadean al ritmo del circuito. Hace visible el comportamiento sonoro desde afuera.

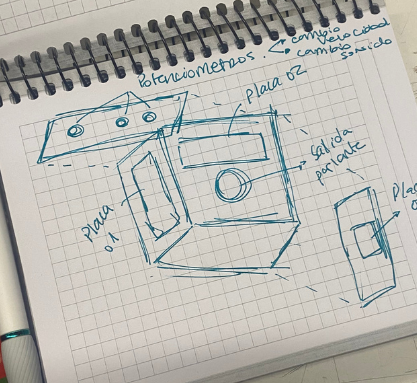

carcasa

Cartón corrugado de desecho intervenido con perforaciones geométricas inspiradas en el píxel. La estructura deja visible parte de los cables internos como decisión estética: honestidad constructiva.

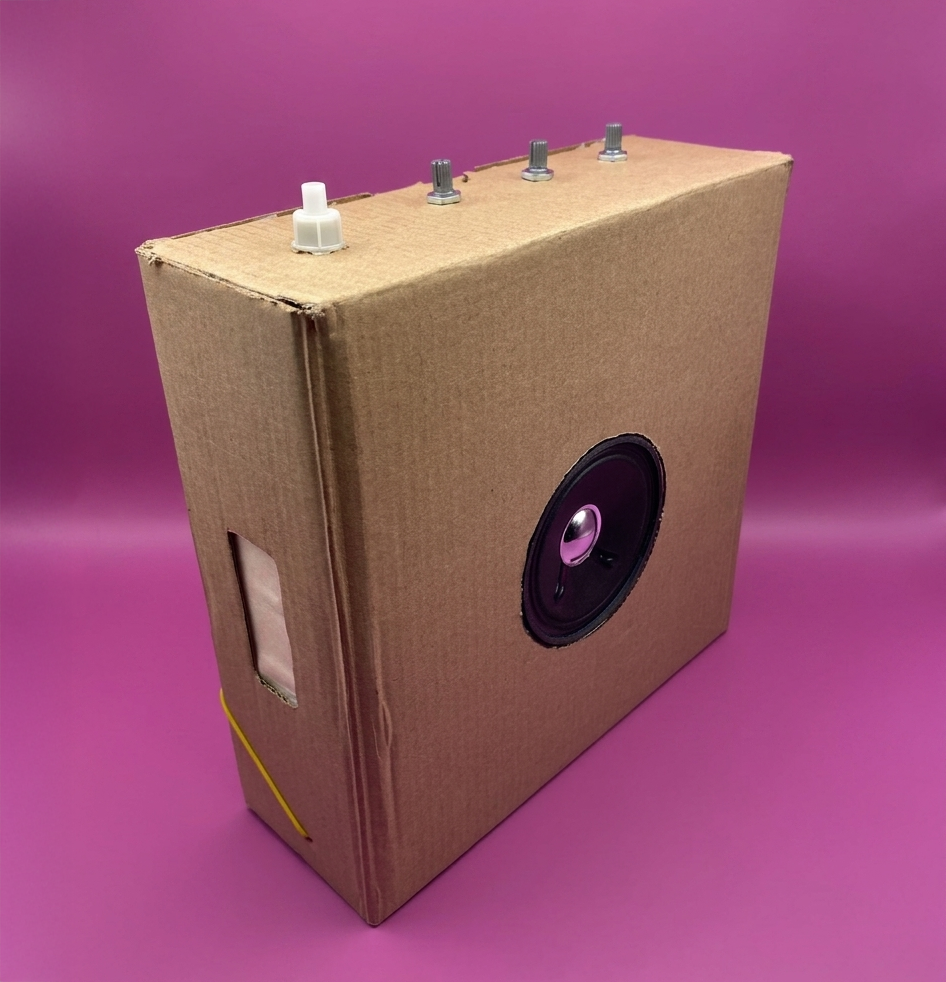

Potenciómetros de tempo e interfaz en el panel superior. Parlante en el panel trasero para que el sonido no apunte directo hacia quien escucha.

evolución sonora

"La Caja se manifiesta como un insecto eléctrico atrapado en un loop, convencido de que si repite el mismo gesto suficientes veces va a encontrar la salida."
